Toutes les broches numérotées ADC2_X ne peuvent être utilisées comme entrées analogiques (analogRead) lorsque le WiFi est actif (WiFi.begin()). Aucune solution à part un message d'erreur à la compilation comme indiqué sur le github

Vous avez plus de détails sur les GPIOs sur ce site

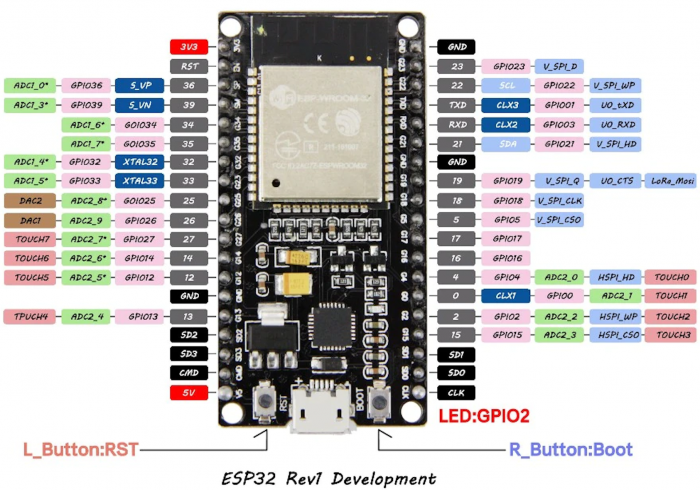

Esp32 devkit rev1.png

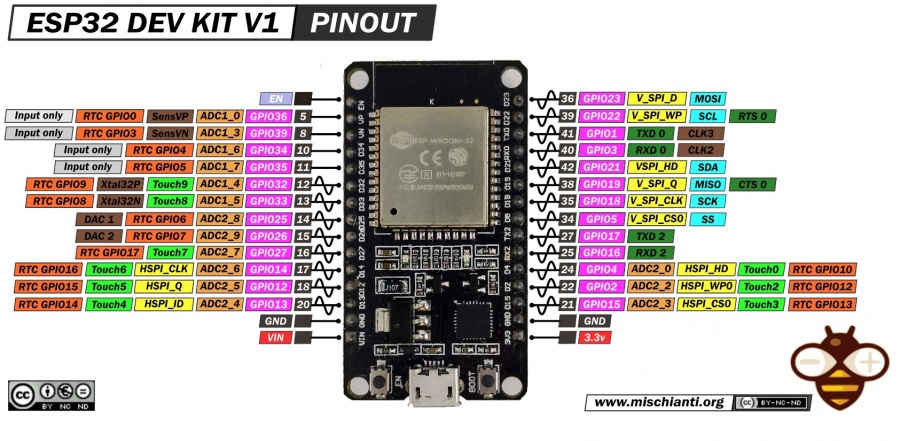

Esp32 devkit v1.jpg

La LED se trouve sur la GPIO 2

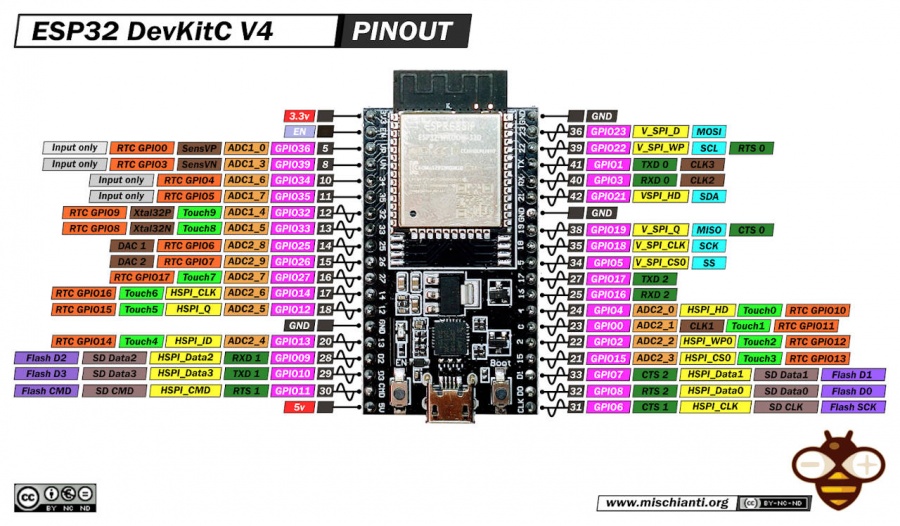

Esp32 devkit v4.jpg
